Silo – från konstruktion till komplett leverans

Silolagring, rund eller rektangulär, förberedd för installation av Saxwerks utmatningssystem

Saxwerk använder toppmoderna 3D CAD-applikationer för att skapa mycket detaljerade modeller. Du kan enkelt integrera dessa i din övergripande planering. Detta ger dig en bekväm planeringstillförlitlighet för din anläggning.

Alternativ 1 – Silo grunddesign

Många av våra kunder och anläggningsoperatörer har sina egna ritavdelningar eller tjänsteleverantörer. Här väljs ofta ”Alternativ 1 – Silo grunddesign”. Du får all relevant data från oss på tydliga 2D-ritningar samt en 3D-fil för din planering. Med detta material kan du själv skapa produktionsritningar och strukturanalyser eller få dem skapade.

  • Översiktsritning med huvudmått

  • Silobottenarrangemang för Saxwerks utmatningssystem

  • Arrangemang och tillverkningsritning för avlastningssystemet

  • Principritningar för siloöppningar (underhållsdörrar, taklucka, flänsar) och plattformar

  • Principritningar för stegar och takräcken

  • Koordinering av gränssnittet mellan silotak och påfyllningsanordning

  • 3D-fil för nedladdning

Alternativ 2 – Silo Avancerad design för ”produktion-på-plats”

Här förser Saxwerk dig med en komplett uppsättning verkstadsritningar med dellistor samt verifierbar strukturanalys. Med detta designpaket kan du direkt begära konstruktionen av dina silos från produktionsföretag i ditt område.

Vi kan även erbjuda dig montering eller monteringsövervakning.

  • Översiktsritning med huvudmått

  • Silobottenarrangemang för Saxwerks utmatningssystem

  • Arrangemang och tillverkningsritning för avlastningssystemet

  • Tillverkningsritningar för siloöppningar (underhållsdörrar, taklucka, flänsar) och plattformar

  • Tillverkningsritningar för stegar och takräcken

  • Koordinering av gränssnittet mellan silotak och påfyllningsanordning

  • 3D-fil för nedladdning

  • Specifikation av minimikrav för byggnadstoleranser

  • Specifikation av grundlaster och preliminär utformning av stålsilon

  • Verkstadsritningar och materialutdragslistor

  • Standardiserade tillverkningsritningar för silotillbehör (munstycken för nivåindikatorer etc.)

  • Statisk beräkning enligt DIN-föreskrifterna DIN 1055

Alternativ 3 – Komplett siloleverans

Vi levererar ett komplett silo med alla tillbehör direkt till arbetsplatsen över hela världen. På begäran även med montering eller monteringsövervakning.

  • Komplett leverans av silo

  • Valfri monteringsövervakning

  • Valfri montering av silo med utmatningssystem

Bultade silos

Element-Tec® silos är tillverkade av plåt av stål. Alla silodelar är färdigtillverkade och målade på fabrik. Delarna staplas noggrant för låg transportvolym. De enskilda silodelarna skruvas ihop på plats till komplett anläggning. Det är mest effektivt och tidsbesparande. Svetsarbete är inte nödvändigt.

Tak: Taket är försett med inlopp, brunn, kanträcke och alla nödvändiga tillbehör.
Skal: Silostorleken avgör antalet skalsegment. Alla tillbehör är redan monterade på fabriken.
Utmatningssystem och bottenplatta: Silogolvet är utformat med ett plant golv och anpassat för SAXWERK utmatningssystem.

Två standardtyper finns tillgängliga, typ M och typ P.

  • Typ M: Skalelementen är uppburna på en betong bas
  • Typ P: Är utformad med en underkonstruktion av stål

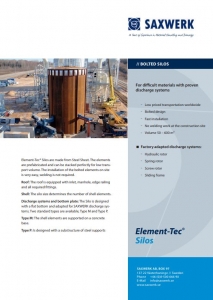

Ladda ned produktblad
